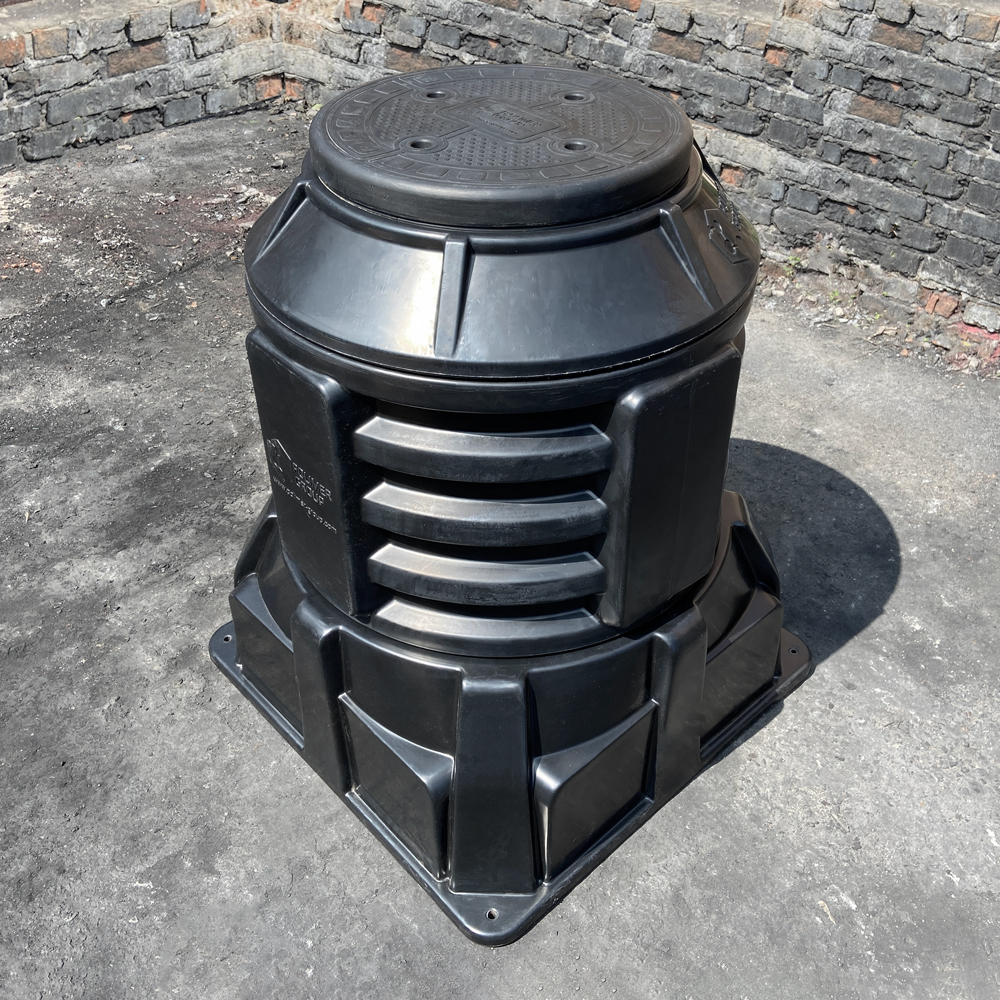

Колодец Ruwel КОД 2 H1100 с крышкой D 560 мм с подготовкой к установке кабельных стоек AK11010103

КОД 2 SK08020202.002 – решение для строительства оптоволоконных и слаботочных сетей. Смотровое устройство КОД 2 позволяет удобно разместить и защитить от внешнего воздействия запас кабеля, муфты и прочее пассивное оборудование.

Элементы колодца: основание, секция, крышка имеют резьбовое соединение. Дополнительный крепеж для сборки не требуется. На корпусе имеются отверстия для анкерения.

Особенностью серии является увеличенный диаметр горловины колодца для удобного размещения габаритных муфт и оборудования.

Колодец изготавливается нашей компанией методом ротационного формования, который обеспечивает герметичность колодца, т.к. он не имеет никаких соединительных швов. Материал изготовления – пищевой полиэтилен, который не имеет в своём составе вредных и опасных для здоровья человека и окружающей среды материалов. Возможна вторичная переработка материала из которого выполнен кабельный колодец.

Сфера применения:

1. оптоволоконные/слаботочные кабельные сети;
2. системы безопасности и видеонаблюдения;
3. проекты уличного освещения;
4. прочие проекты размещения и защиты пассивного оборудования.

Особенности ввода труб:

1. ввод труб осуществляется при помощи адаптеров герметичного ввода;
2. на корпусе колодца КОД 2 H600 имеются 8 площадок для ввода труб D до 125 мм;
3. на корпусе колодца КОД 2 H1100 имеются 16 площадок для ввода труб D до 125 мм.

В наше время используется множество химических реагентов, исключающих обледенения проезжей части и нередки перепады температуры. В наших пластиковых колодцах предусмотрены эти факторы.  Свойства материала, из которого выполнен колодец и его конструкция позволяют достичь высокого уровня прочности, химической и морозостойкости.

Герметичность соединения труб с корпусом колодца осуществляется при помощи адаптеров герметичного ввода. Крышка кабельного колодца имеет резьбовое соединение с корпусом колодца. Герметичность соединения крышки и кабельного колодца обеспечивается с помощью резинового уплотнительного кольца, которое устанавливается в корпус колодца. В крышке кабельного колодца предусмотрены углубления, обеспечивающие более плотное завинчивание крышки при помощи специального ключа.

Монтаж колодца

Перед установкой колодца необходимо подготовить котлован, при попадании в котлован сточных вод рекомендуется их откачивать. В подготовленный котлован с отсыпанным песком и утрамбованным дном устанавливается сам колодец, толщина отсыпки должна быть не меньше 50 мм. Во время установки колодца в его корпусе вырезаются отверстия для ввода защитных труб (трубы могут быть как гладкостенные так и гофрированные).

Герметичность ввода труб в колодец достигается с помощью адаптеров герметичного ввода необходимого диаметра. После подготовки отверстий в них устанавливается адаптеры герметичного ввода и затем защитные трубы, глубина на которую необходимо заводить трубы в тело колодца должна быть не меньше 100мм. После полного монтажа всех вводных труб, пространство между колодцем и стенками котлована засыпаться песком с последующим уплотнением. Финишную засыпку канавы рекомендуется производить ранее вынутым грунтом с его постепенной утрамбовкой. При установке колодцев около теплопроводов, необходимо обеспечить теплоизоляцию во избежание повреждения кабелей и соединительных муфт.

 Транспортировка и хранение

Хранить колодцы необходимо с соблюдением норм пожарной безопасности, предусмотренных правилами хранения  изделий изготовленных из материалов поддерживающих горение. Не рекомендуется хранить колодцы вблизи источников тепла превышающих  температуру 70 градусов, для избежание деформации
